三相異步電動機的控制電路主要由主電路和控制電路兩部分組成，主電路是指電機與電源鏈接的部分電路，因其工作電流大，取決于電機的容量；控制電路是指控制電器組成的部分電路，工作電流比較小。

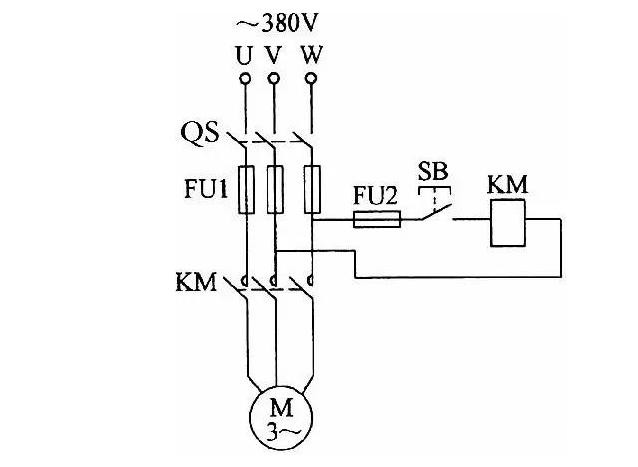

       點動控制是指需要三相異步電動機做短時的斷續工作，只要按下按鈕電動機就會轉動，如果松開按鈕電動機就會停止動作。可以參照下圖來理解：

       在進行工作時，首先是合上隔離開關（QS），在接通三相電源后，按下啟動按鈕（SB），這時接觸器線圈（KM）得電，串在主電路中的三個主觸頭（KM）閉合，電源接通，電動機轉動；松開啟動按鈕（SB），這時的接觸線圈（KM）就會失電，那么對應的主觸頭（KM）也會斷開，這時的電機就停止旋轉。圖中FU1、FU2為熔斷器分別用作主電路和控制電路的短路保護。

       總結一下：主電路中電源開關（QS）起到隔離電源的作用；熔斷器（FU1）對主電路進行短路保護；主電路的接通和分?jǐn)嗍怯山佑|器（KM）的三相主觸點完成的；由于點動控制，三相異步電動機的運行時間短，所以不設置過載保護；控制電路中熔斷器（FU2）做短路保護；常開按鈕（SB）來控制（KM）電磁線圈的通斷。
